Жесткостные и прочностные характеристики различных марок костного цемента на основе полиметилметакрилата и их изменение со временем

Авторы: Лоскутов О.А., Васильченко Е.В. - ГУ «Днепропетровская медицинская академия МЗ Украины»; Амбражей М.Ю. - Национальная металлургическая академия Украины, г. Днепропетровск

Рубрики: Травматология и ортопедия

Разделы: Справочник специалиста

Версия для печати


Резюме

В работе изложена методика определения модуля упругости при механических испытаниях костных цементов на сжатие. Представлены результаты исследований механических свойств костных цементов различных производителей при испытании на сжатие и зависимость параметров прочности и жесткости от времени выдержки после полимеризации. В результате исследования было выявлено, что все четыре марки исследуемых костных цементов соответствуют нормативным требованиям ГОСТ ISO 5833-2011, а лучшим комплексом свойств обладает костный цемент Cemex Rx.

У роботі наведена методика визначення модуля пружності під час механічних випробувань кісткових цементів на стиснення. Подані результати досліджень механічних властивостей кісткових цементів різних виробників при випробуванні на стиснення та залежність параметрів міцності та жорсткості від часу витримки після полімеризації. У результаті дослідження було виявлено, що всі чотири марки досліджуваних кісткових цементів відповідають нормативним вимогам ДСТУ ISO 5833-2011, а найкращий комплекс властивостей має кістковий цемент Cemex Rx.

The paper presents method of determining modulus of elasticity in mechanical compression testing of bone cement. The results of investigation of mechanical properties of bone cements from different manufacturers under the compression test and the dependence of the strength and stiffness parameters on the exposure time after polymerization. The study found that all four brands of studied bone cements comply with regulatory requirements of State Standard ISO 5833-2011, and bone cement Cemex Rx has the best combination of properties.


Ключевые слова

костный цемент, механические испытания, испытание на сжатие, модуль упругости.

кістковий цемент, механічні випробування, випробування на стиснення, модуль пружності.

bone cement, mechanical tests, compressiion test, modulus of elasticity.

Статья опубликована на с. 114-117

Введение

С 1961 года, когда британский ортопед John Charnley начал широко использовать костный цемент на основе полиметилметакрилата в эндопротезировании тазобедренного сустава, и до сегодняшнего дня практически каждый ортопед, который занимается эндопротезированием крупных суставов, сталкивался с необходимостью использования костного цемента [1, 6].

Несмотря на то, что украинские и многие зарубежные ортопеды отдают предпочтение бесцементным методикам, эндопротезирование тазобедренного сустава с использованием цементных технологий, судя по отдаленным результатам реестров многих стран, не утратило своей актуальности. По последним данным качественных европейских реестров, цементный тип фиксации одного или обоих компонентов используется в 4,5–58 % случаев, а в скандинавских странах этот показатель достигает 90 % [5, 8, 9].

В частности, в клинике эндопротезирования крупных суставов ГУ «Днепропетровская медицинская академия МЗ Украины» на базе КУ «Днепропетровская областная клиническая больница им. И.И. Мечникова» в период с января 2006 г. по май 2013 г. была выполнена 2921 операция эндопротезирования тазобедренного сустава. Из них 2697 (91,7 %) операций бесцементного эндопротезирования тазобедренного сустава и 224 (8,3 %) — эндопротезирования тазобедренного сустава с использованием цементных технологий.

Одним из наиболее важных свойств костного цемента является его механическая прочность, которая влияет на долговечность функционирования системы «кость — цемент — имплантат». По данным межгосударственного стандарта по контролю свойств акрилового цемента, используемого в хирургии (ГОСТ ISO 5833-2011), оцениванию подлежат следующие характеристики: прочность на сжатие (не менее 70 МПа), модуль изгиба (не менее 1800 МПа) и прочность на изгиб (не менее 50 МПа) [2, 6].

Создание новых полимерных материалов и совершенствование методов их применения в практике ортопедии невозможно без определения их реальных механических свойств, в первую очередь прочностных и жесткостных. Учет их изменения со временем в процессе эксплуатации также очень важен для оценки и обеспечения требуемого ресурса работы имплантата.

Имеющаяся информация [3] о тенденции снижения прочностных свойств цемента Osteobond по мере увеличения времени выдержки с момента полимеризации требует проверки и уточнения на костных цементах различных производителей.

Цель работы: провести сравнительную оценку прочностных характеристик различных марок костного цемента, наиболее часто используемых в клинике эндопротезирования суставов, в разные временные промежутки после полимеризации.

Материалы и методы исследований

Исследования выполнены на образцах костных цементов Cemex Rx, DePuy CMW 1, Osteobond Zimmer и Simplex Stryker P, изготавливаемых на основе полиметилметакрилата. Подготовку костного цемента проводили по стандартной методике, описанной в инструкции производителя. Жидкость-мономер добавляли в порошок-полимер, смесь тщательно перемешивали вручную. Образцы формовали вручную по стандартной технологии. Для изготовления образцов использовали формы из нержавеющей стали в виде полых, открытых с торцов цилиндров со шлифованной внутренней поверхностью, покрытой антиадгезивным веществом. Номинальные размеры всех форм для изготовления образцов были одинаковы и составляли: внутренний диаметр D — 15,5 мм, высота h = 20 мм. Указанные размеры образцов в большей степени способствуют проявлению дефектов усадки и пористости (так называемый масштабный фактор) по сравнению со стандартным размером образца по ISO 5833.

Противоположные торцы полимеризованных образцов подвергали мокрому шлифованию на станке Metasinex с использованием абразивной бумаги зернистостью P 240.

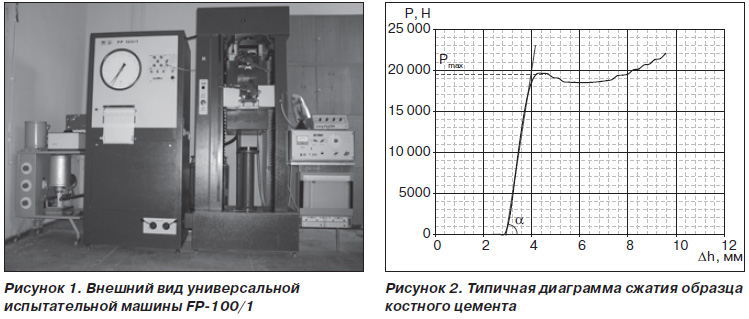

Механические характеристики костного цемента определяли на основе испытаний на осевое сжатие подготовленных цилиндрических образцов. Геометрические размеры образца определялись по требованиям ISO 5833. Испытания образцов проводили с использованием универсальной испытательной машины FP-100/1 (рис. 1) в диапазоне 0–40000 Н. Скорость движения траверсы была равна 20,5–20,9 мм/мин и соответствовала требованиям стандарта. Во всех случаях фиксировались технические диаграммы сжатия «нагрузка P (Н) — укорочение образца h (мм)», которые подвергались дальнейшему анализу.

Испытания образцов анализируемых цементов проводили на 1, 14, 60 и 90-е сутки с момента полимеризации. В соответствии с требованиями стандарта ISO 5833, на одну точку плана эксперимента испытывали пять образцов с последующим определением среднего арифметического значения верхнего предела текучести (прочности) и его стандартного отклонения.

Предел текучести (прочности) определяли по формуле 1:



где Рmax — максимальное значение усилия, Н (см. рис. 2); F0 — начальная площадь поперечного сечения цилиндрического образца,

где dcp — средний диаметр испытываемого образца, определяемый по требованиям ISO 5833.

Статистическая обработка полученных результатов проводилась при помощи методов вариационной статистики в пакете прикладных программ Statistica 6.1 [5].

Оценку неопределенности определения верхнего предела текучести (прочности) проводили по рекомендациям GUM [7].

Значения модуля упругости находили методом относительных измерений путем сравнения диаграммы предварительного нагружения испытательной оснастки без образца (которая испытывает исключительно упругую деформацию) с диаграммой нагружения испытываемого образца в испытательной оснастке. При этом определяли жесткость оснастки и системы «оснастка — образец», соответственно, как тангенс наклона прямой в упругой области. Для выбора зазоров и люфтов опорных плит оснастки, а также их центровки в шаровом аксиаторе нагружение проводили несколько  раз (3–5).

Модуль упругости определяли по следующей формуле:

где h0 — начальная высота образца, мм; F0 — начальная площадь образца в плане, мм2; K0 — средняя жесткость оснастки по данным предварительных нагружений, Н/мм; K — жесткость системы «образец — оснастка» по данным измерения, Н/мм; K0, (K) = tg (a0,a), где a0,a — угол, образованный касательной к прямому участку диаграммы сжатия (рис. 2).

Результаты исследований и их обсуждение

Типичная диаграмма сжатия костных цементов (рис. 2) соответствует условно идеализированной диаграмме сжатия по требованиям ISO 5833.

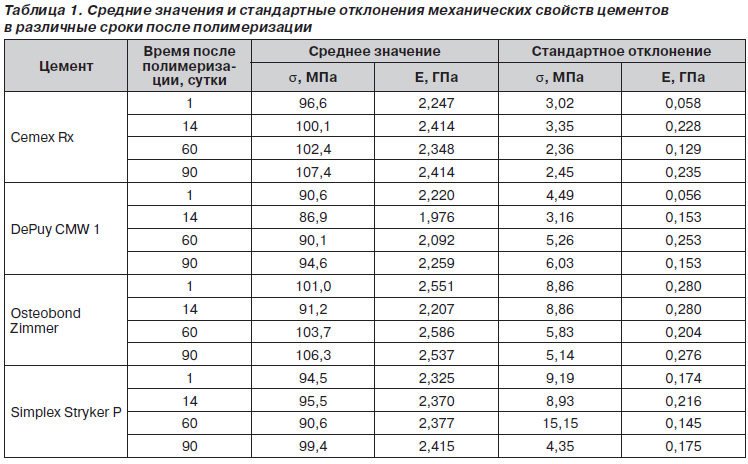

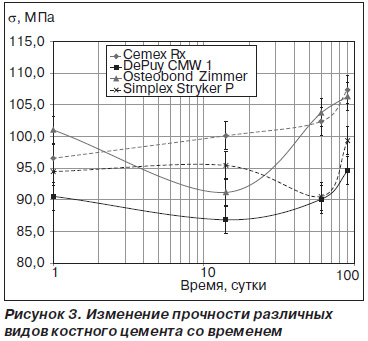

Результаты испытаний приведены в табл. 1 и на рис. 3.

Полученные результаты свидетельствуют о статистически достоверной изменчивости прочностных свойств (предела текучести) различных видов цементов на основе полиметилметакрилата со временем (рис. 3). После полимеризации происходит незначительное снижение, а затем рост прочности костных цементов. Несколько отличается поведение образцов цемента Cemex Rx, прочность которого монотонно возрастает с увеличением времени выдержки (рис. 3). Этот факт можно связать с особым составом цемента, в частности меньшими по сравнению с другими производителями содержанием мономера, температурой полимеризации и относительно низким выделением остаточного мономера в процессе полимеризации [1].

Необходимо также отметить повышенный разброс значений прочности образцов цемента Simplex Stryker P (табл. 1), по-видимому, также объясняемый особенностями его химического состава.

Полученные значения предела текучести (прочности) при испытании на сжатие всех четырех видов цемента соответствуют нормативным требованиям ISO 5833.

Выводы

Подводя итоги проведенного механического эксперимента, следует отметить, что образцы всех рассмотренных марок костного цемента на основе полиметилметакрилата в различные сроки исследования обладают прочностными и жесткостными характеристиками, допустимыми международными стандартами ISO 5833 (прочность на сжатие не менее 70 МПа). При этом костный цемент торговой марки Cemex Rx демонстрирует монотонное увеличение прочностных характеристик с течением времени после полимеризации.

Для дальнейшего исследования поведения костного цемента необходимо проведение экспериментальных исследований в условиях, максимально приближенных к системе «кость — цемент — имплантат».
